LOTUS ELAN+2 PARTS MANUAL

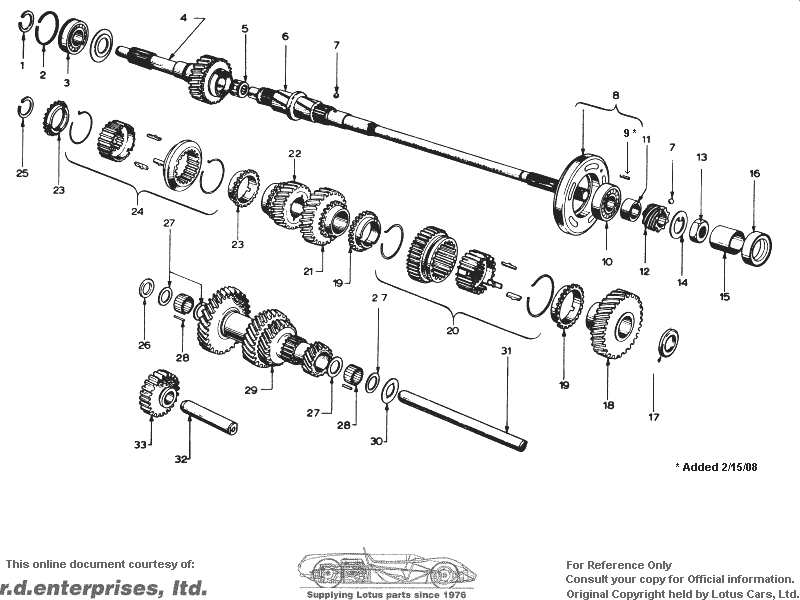

Section FB -- Transmission -- Gearset


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 105E71601               Snap Ring
2 105E70261               Snap Ring
3 69GG70251               Bearing
4 2821E7017D1               Main Drive Gear
5 113E7120A1               Bearing - input shaft
6 2821E7061C1               ain Shaft
7 353080-S2               Ball 3/16" dia.
8 E436-GA-11               Housing - Bearing
9 306305-S1               Pin - Bearing Housing
10 113E70651               Bearing
11 113E17288B1               Spacer
12 2821E172851               Speedometer Gear
13 111100ES1               Tab Washer
14 114470ES1               Nut
15 105E7041D1               Bearing - Extension Housing
16 69AG7A292AA1               Seal - Extension Housing
17 2821E7071B1               Washer
18 2821E7100A1               Gear - 1st speed
19 2820E7107A2               Synchroniser Ring - 1st and 2nd gear Upto August, 1969
 2824E7107B2               Synchroniser Ring - 1st and 2nd gear From September, 1969
20 2820E7124A1               Synchroniser Assembly - 1st and 2nd gear Upto August, 1969
 69BG7124AA1               Synchroniser Assembly - 1st and 2nd gear From September, 1969
 2821E7K080B1               Snap Ring - 1st and 2nd Synchroniser
 E457GA-13               Insert Upto August, 1969
 2824E7116A3               Insert From September, 1969
 211E7109A2               Spring
21 2821E7102A1               Gear - 2nd speed
22 2821E7B340B1               Gear - 3rd speed
23 113E7107D2               Synchroniser Ring - 3rd and 4th gear Upto August, 1969
 2824E7107B2               Synchroniser Ring - 3rd and 4th gear From September, 1969
24 2820E7B280A1               Synchroniser Assembly - 3rd and 4th gear Upto August, 1969
 69BG7B280AA1               Synchroniser Assembly - 3rd and 4th gear From September, 1969
 105E7116B3               Insert Upto August, 1969
 2824E7116B3               Insert From September, 1969
 2820E7109A2               Spring
25 105E7059B1               Snap Ring
26 119686ES181               Spacer
27 105E7129B4               Washer
28 E0A712140               Roller - Needle Bearing
29 2824E7113B1               Gear - Counter Shaft
30 105E7128B1               Washer - Counter Shaft
31 2820E7111A1               Shaft - Counter Shaft
32 211E7140B1               Shaft - Reverse Gear
33 2824E71421               Gear - Reverse Idler
 113E71431               Bush - Reverse Idler Gear
