LOTUS ELAN+2 PARTS MANUAL

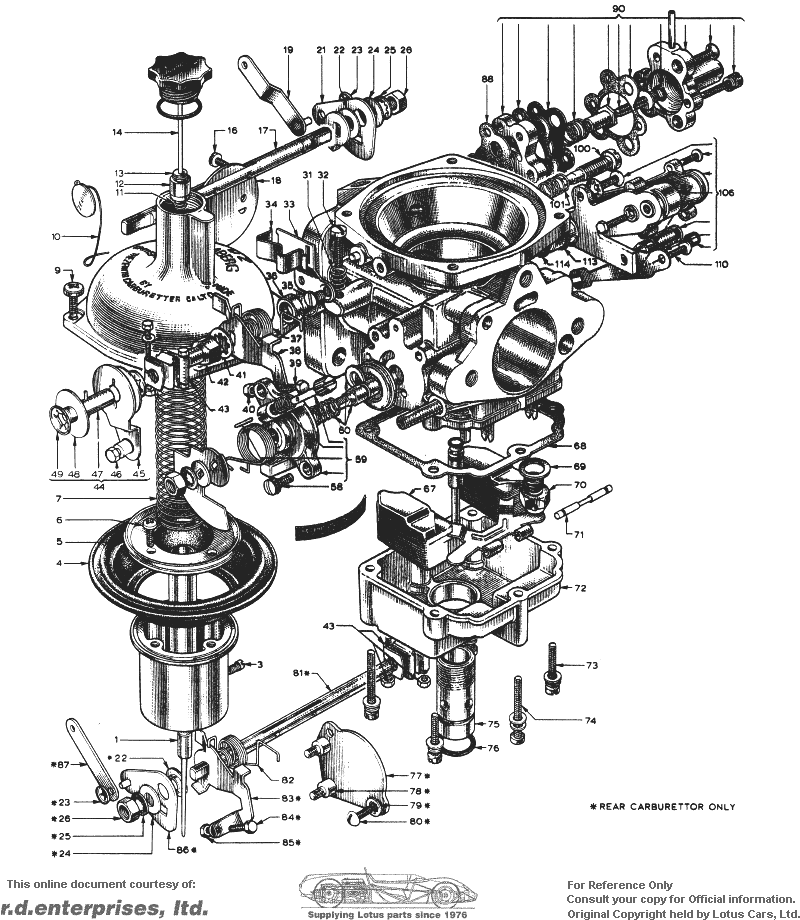

Section EGF -- Engine -- Zenith/Stromberg Carburetter


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
   -             From Engine No. M17652 to M20580
     -   -       From Engine No. I17954
 E026S0710    1   1       Carburetter - Front From Engine No. I17954 to 21621
 E026S0711    1   1       Carburetter - Rear From Engine No. I17954 to 21621
 F026S0710  1             Carburetter - Front From Engine No. M17652
 F026S0711  1             Carburetter - Rear From Engine No. M17652
 G026S0711        1       Carburetter - Rear From ?
 H026S0710        1       Carburetter - Front From ?
 H026S0711        1       Carburetter - Rear From ?
 I026S0710  1             Carburetter - Front From ?
 I026S0711  1             Carburetter - Rear From ?
 J026S0710        1       Carburetter - Front From ?
 J026S0711        1       Carburetter - Rear From ?
 K026S0710        1       Carburetter - Front From ?
 K026S0711        1       Carburetter - Rear (Evaporative Loss) From ?
1 036S6021  2             Needle From ?
 036S6173  2             Needle From ?
 036S6141    2   2       Needle From ?
3 036S6023  2 2   2       Screw- Locking
4 036S6024  2 2   2       Diaphragm
5 036S6025  2 2   2       Ring - Retaining
6 036S6026  8 8   8       Screw
7 036S6027  2             Spring - Air Valve
 036S6031    2   2       Spring - Air Valve
9 036S6029  8 8   8       Screw - Top Retaining
10 036S6030  2 2   2       Seal
11 036S6031  2 2   2       Retaining Ring
12 036S6032  2 2   2       Bushing
13 036S6033  2 2   2       Washer
14 036S6034  2             Damper
 036S6129    2   2       Damper
16 036S6035  4 4   4       Throttle Screw
17 036S6036  1             Throttle Spindle - Front Carburetter
 036S6138    1   1       Throttle Spindle - Front Carburetter
18 036S6037  2 2   2       Throttle
19 036S6038    1   1       Throttle Lever - Front Carburetter
21 036S6040    1   1       Plate
22 036S6041    2   2       Spacer
23 036S6042    2   2       Lock Washer
24 036S6043  1 2   2       Washer
25 036S6044  1 2   2       Lock Washer
26 036S6045  1 2   2       Nut
31 036S6050  2 2   2       Spring
32 036S6051  2 2   2       Screw - Throttle Stop
33 036S6052  1 1   1       Plate - Front Carburetter
34 036S6053  1 1   1       Clip - Front Carburetter
35 036S6054  1 1   1       Screw
36 036S6125  4 4   4       Seal - Throttle Spindle
37 036S6056  4 4   4       Spring
38 036S6057  2 1   1       throttle Stop Lever
39 036S6058  4 4   4       Idle Screw
40 036S6059  4 4   4       Locknut
41 036S6060  1 1   1       Lockwasher
42 036S6061  1 1   1       Sleeve Nut
43 036S6062  2 2   2       Coupling
44 036S6068  1 1   1       Plate Assembly
45 036S6063  1 1   1       Plate
46 036S6064  1 1   1       Screw
47 036S6065  1 1   1       Sleeve
48 036S6066  1 1   1       Spacer Washer
49 036S6067  2 2   2       Lockwasher
58 036S6074  4 4   4       Screw
59 A036S6174  2     1       Housing Assembly - Starter
60 036S6166  2 1   1       Starter Disc Assembly - Starter
67 036S6081  2 2   2       Float
68 036S6082  2 2   2       Gasket - Float Chamber
69 036S6083  2 2   2       Gasket - Needle Valve
 036S6165  2 2   2       Needle Valve, Optional
70 036S6130  2 2   2       Needle Valve, Optional
71 036S6085  2 2   2       Spindle - Float
72 036S6086  2 2   2       Float Chamber
73 036S6087  4 4   4       Screw, Float Chamber to Body
74 036S6088  8 8   8       Screw, Float Chamber to Body
75 036S6089  2 2   2       Bushing
76 036S6090  2 2   2       'O' Ring
81 036S6095  1 1   1       Spindle - Rear Carburetter
82 036S6096  1 1   1       Spring
83 036S6097    1   1       Lever - Trottle Stop
86 036S6100    1   1       Mounting Plate
87 036S6101  1 1   1       Throttle Lever
88 036S6102  2 2   2       Gasket - Throttle By-Pass Houding
90 036S6174    2   2       Housing Assembly - Throttle By-Pass
100 036S6113  2 2   2       Adjusting Screw
101 036S6114  2 2   2       Spring - Adjusting Screw
106 036S6075  2 2   2       Temperature Compensator Assembly
110 036S6122  2 2   2       Screw
113 036S6123  2 2   2       Gasket
114 036S6124  2 2   2       Gasket
 036S0148  1             Bracket - Chokd Control
 036S6162  AR AR   AR       Gasket Set - 12,000 miles (20,000 km.)
 036S6163  AR AR   AR       Gasket Set - 24,000 miles (40,000 km.)
 036S6164  AR AR   AR       Gasket Set - Carburetters to Engine
 036S6132  1 1 1 1       Bracket - Choke Cable (replaced by 036S6052)
 036S6052  1 1 1 1       Bracket - Choke Cable
 036S60148  1   1         Bracket - Choke Cable
