LOTUS ELAN+2 PARTS MANUAL

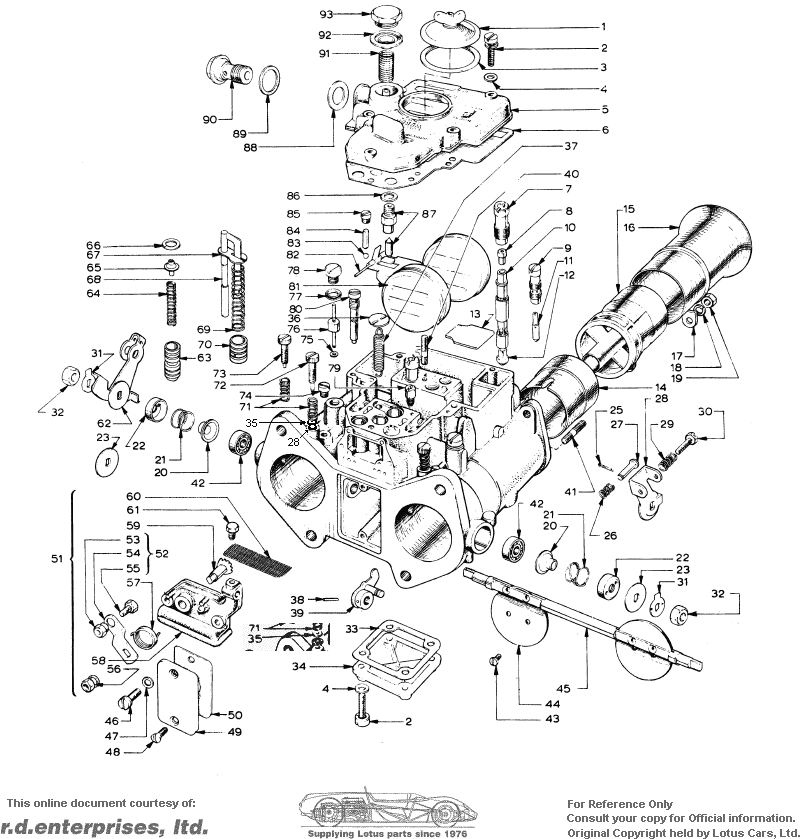

Section EG -- Engine -- Dellorto Carburetter


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 D026S07101               Carburetter, Front
 D026S07111               Carburetter, Rear
 L026S0710          1     Carburetter, Front
 L026S0711          1     Carburetter, Rear
1 026S6001  2   2   2     Cover - Jet Inspection
2 026S6002  18   18   18     Screw
3 026S6003  2   2   2     Gasket - Jet Inspection Cover
4 026S6004  18   18   18     Washer
5 026S6005  2   2   2     Cover - Upper Body
6 026S6006  2   2   2     Gasket - Upper Body Cover
7 026S6007  4   4   4     Holder - Emulsion Tube
8 026S6008  4             Jet - Air Correction (150 mm.)
 A026S6008      4   4     Jet - Air Correction (155 mm.)
9 026S6009  4   4   4     Holder - Idling Jet
10 026S6010  4   4   4     Emulsion tube
11 026S6011  4   4   4     Jet - Idling
 A026S6188          4     Jet - Idling
12 026S6012      4         Jet - Main (110 mm.)
 A026S6012  4             Jet - Main (115 mm.)
 A026S6186          4     Jet - Main (120 mm.)
13 026S6013  2   2   2     Plate
14 A026S6014  4             Choke (32 mm.)
 026S6014      4         Choke (30 mm.)
 A026S6184          4     Choke (33 mm.)
15 026S6015  4   4   4     Venturi
16 A026S0034  4   4   4     Trumpet
17 026S6096  4   4   4     Fixing Plate
18 026S6095  4   4   4     Washer
19 026S6094  4   4   4     Nut
20 026S6016  4   4   4     Dust Cover
21 026S60174               Spring
22 026S60184               Lid
23 026S60194               Washer - Distance
28 026S60202               Lever Assembly
 026S60212               Split Pin, Not Serviced separately
 026S60222               Spring, Not Serviced separately
 026S60232               Pin, Not Serviced separately
 026S60254               Spring, Not Serviced separately
 026S60264               Screw, Not Serviced separately
31 026S60274               Lockwasher
32 026S60284               Nut
33 026S60292               Gasket, Bottom Bowl
34 026S60302               Cover, Bottom Bowl
36 026S60322               Plate
37 026S60332               Spring
38 026S60342               Pin
39 026S60352               Lever - Punp Control
40 026S60362               Stud - Jet Inspection Cover
41 026S60378               Stud - Trumpet to Body
42 026S60384               Bearing
43 026S60398               Screw
44 026S60404               Throttle Plate
45 026S60412               Shaft
46 026S60424               Screw
47 026S60434               Washer
48 026S60444               Screw
49 026S60452               Cover
50 026S60462               Gasket
51 026S60472               Control Assembly
52 026S60482               Lever Assembly
53 026S60492               Nut
54 026S60502               Lever
55 026S60512               Screw
56 026S60522               Nut
57 026S60532               Spring - Lever Return
58 026S60532               Cover
59 026S60552               Shaft
60 026S60562               Strainer
61 026S60572               Screw
62 C026S00271               Lever, Throttle
63 026S60594               Valve, Starter
64 026S60604               Spring, Starter Valve
65 026S60614               Guide, Starter Valve
66 026S60624               Circlip, Starter Valve
67 026S60632               Plate
68 026S60642               Rod - Pump Control
69 026S60652               Spring
70 026S60662               Plunger
71 026S60255               Spring (per engine)
72 026S60682               Screw - Idle Mixture Adjustment (per carburetter)
28 A026S61961               Seal
35 A026S61951               Washer
73 026S60691               Screw - Throttle Adjustment (per engine)
74 026S60704               Screw - Pregression Holes Inspection
75 026S60714               Gasket - Pump Jet
76 026S60724               Jet - Pump
77 026S60734               Gasket - Plug
78 026S60744               Plug
79 026S60752               Inlet Valve
80 026S60764               Jet - Starting
81 026S60772               Float
82 026S60782               Float Shaft
83 026S60794               Ball - Fuel Inlet Vavle
84 026S60804               Stuffing - Fuel Inlet Valve Seat
85 026S60814               Screw
86 026S60822               Gasket - Needle Valve Seat
87 026S60832               Needle Valve
88 026S60842               Gasket - Fuel Pipe to Carburetter
89 026S60862               Gasket - Fuel Pipe to Carburetter
90 026S60872               Banjo bolt
91 026S60882               Filter
92 026S60892               Gasket, Filter Inspection
93 026S60902               Plug, Filter Inspection
