LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

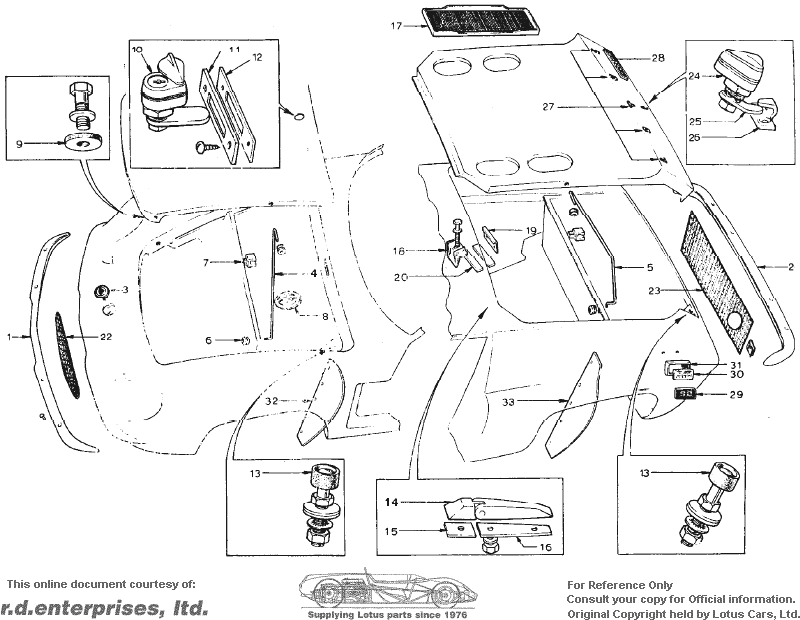

Section BB -- Body -- Body Attachments


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046B60111 1 1 1             Front Bumper
2 046B60121 1 1 1             Rear Bumper
 046B60132 2 2 2             Blanking Rivet
 A050B60338 8 8 8             Bumper Bolt - Bumper Mounting
 116AA8 8 8 8             Fibre Washer - Bumper Mounting
 A05210078 8 8 8             Washer - Bumper Mounting
 S05W00008 8 8 8             Washer - Spring - Bumper Mounting
 214A8 8 8 8             Nut - Bumper Mounting
3 026B02691 1 1 1             Badge - Yellow and Green
 2BAN000H2 2 2 2             Nut - Badge Mounting
 A03W08062 2 2 2             Washer - Badge Mounting
 046B11311 1                 Stay - Front Lid Support
4 054B1535    1 1             Stay - Front Lid Support
5 046B11311 1 1 1             Stay - Engine Compartment Lid Support
 046B60484 4 4 4             Gromet - Stay Pivot
6 036B60104 4 4 4             Gromet - Stay Pivot
 046B60232 2                 Clip - Stay Stowage
7 054B16932 2 2 2             Clip - Stay Stowage
 046B12891 1                 Strip - Lid Periphery Sealing
 A036B62131 1 1 1             Strip - Lid Periphery Sealing
8 026B0371    1 1             Gromet - Handbrake Fixing Access
 054J6005      1             Gromet - Front Wishbone Access
 036M6289    1 1             Gromet - Front Wishbone Access
9 054B61072 2 2 2             Rubber Washer - Bonnet Fixing 1" OD x 11/32" ID x 1/8" Thick

 XUFB05282 2 2 2             Bolt - Bonnet Fixing
 A05W10072 2 2 2             Washer - Bonnet Fixing 1/16" thick, 5/8" OD and 9/32" ID
 046B60432                   Oddie fastener
 046B60442                   Mounting Plate - Oddie Fastener
 046B60452                   Clip - Oddie Fastener
 036B60336                   Rivet - Oddie Fastener
10 046B6112  1 1 1             Lock - Bonnet
 046B1362  1 1 1             Tab - Bonnet Lock
11 046B1368  1 1 1             Plate - Bonnet Lock
12 046B1369  1 1 1             Tapping Plate
 KSTS1016  2 2 2             Screw - tapping Plate
13 036B6030  4 4 4             Buffer - Bonnet and Engine Compartment Lids 25/32" OD x 9/16" long rubber
 XUFB0520  2 2 2             Bolt - Buffer Bonnet 1 7/32" shaft, 15/16 thread length, 5/16" x 24 TPI threads
 XUFB0524  2 2 2             Bolt - Engine Compartment Lid Buffer
 A05W1606  8 8 8             Washer - Buffer Mounting 3/32" thick, 7/8" OD, 13/32" ID
 L05W0000  4 4 4             Washer - Buffer Mounting 7/64" thick split washer, 19/32" OD, 5/16" ID
 AUFN050H  8 8 8             Nut - Buffer Mounting
14 036B60062 2 2 2             Hinge - Engine Compartment Lid
15 A036B11112 2 2 2             Engine Compartment Lid Hinge Front Gasket
16 A036B11122 2 2 2             Engine Compartment Lid Hinge Rear Gasket
 AUFN040F4 4 4 4             Nut - Hinge to Lid 7/16" head, 1/4" x 28 TPI
 A04W16064 4 4 4             Washer - Hinge to Lid
 LUFN050F2 2 2 2             Nut - Hinge to Body 5/16" x 24 TPI, 1/2" head
 A05W16062 2 2 2             Washer - Hinge to Body 3/32" thick, 7/8" OD, 13/32" ID
17 046B11192 2 2 2             Grille - Vent Engine Compartment Lid
 PSTP0612 ?8 8 8 8             Screw - Vent Grille to Lid
 036B60018 8 8 8             Nut - Vent Grille to Lid
 054B6020    1 1             Battery Clamp
18 036M6005    1 1             Battery Clamp
 XUFB0532    1 1             Bolt - Battery Clamping
 115    1 1             Washer - Battery Clamping
19 050B1207    1 1             Angle - Battery Mounting
 036B6033    2 2             Rivet - Battery Mounting Angle to Body
20 054B6021    2 2             Pad - Battery Seating
22 046B02721 1 1 1             Grille - Front
 046B10731                   Grille - Rear
 046B1073  1                 Grille - Rear Up to Chassis No. 0541
 A046B1073  1                 Grille - Rear From Chasis No. 0542
23 054B1073    1 1             Grille - Rear
 RSTS08088 8 8 8             Screw - Grille to Body
 036B60028 8 8 8             Nut - Grille to Body
 A03W08068 8 8 8             Washer - Grille to Body
 046B60462                   Oddie Fastener
 046B60442                   Mounting Plate - Oddie Fastener
 046B60452                   Clip - Oddie Fastener
 046B60472                   Washer - Oddie Fastener
 036B60336                   Rivet - Mounting Plate to Engine Compartment Lid
24 046B6112  1 1 1             Lock - Engine Compartment Lid
25 046B1367  1 1 1             Tab - Engine Compartment Lid Locking
26 046B1366  1 1 1             Latch Plate - Engine Compartment Lid Locking
 PSTS0808  2 2 2             Screw - Latch Plate to Body
 A0320806  2 2 2             Washer - Latch Plate to Body
 423  2 2 2             Nut - Latch Plate to Body
27 036B0544    1 1             Letter Plate L
 036B0545    1 1             Letter Plate O
 036B0546    1 1             Letter Plate T
 036B0547    1 1             Letter Plate U
 036B0548    1 1             Letter Plate S
 036B6024    17 17             Fixing Clip - Letter Plate
28 054B1512    1 1             Europa Badge - English Speaking
 046B1201  1 1               Europa Badge - Continental
 036B0501A1 1                 Badge Indianapolis
 036B0501B1 1                 Badge - World Champions
 036B05022 2                 Packing - Badge
 046B60272 2                 Bezel
 046B60286 6                 Clip
29 054B1425    1 1             Badge S.2.
30 A036B2073    1 1             Badge - World Champions (1963 1965,1968,1970)
31 A036B6341    1 1             Bezel
 443    3 3             Clip - Bezel
32 054B1271    2 2             Dust Shield - Front
33 054B1271    2 2             Dust Shield - Rear
 036B6033    24 24             Rivet - Dust Shield Mounting
 A02W0603    48 48             Washer - Dust Shield Mounting
 054B0599    1 1             Stud - Spare Wheel Clamping SB - Service III 1970/3
 036D6000    1 1             Nut - Spare Wheel Clamping SB - Service III 1970/3
 A054B1908                    Washer (As Required S2 - S2 Federal)
 026B0372    2 2             Gromet
