LOTUS ELAN PARTS MANUAL

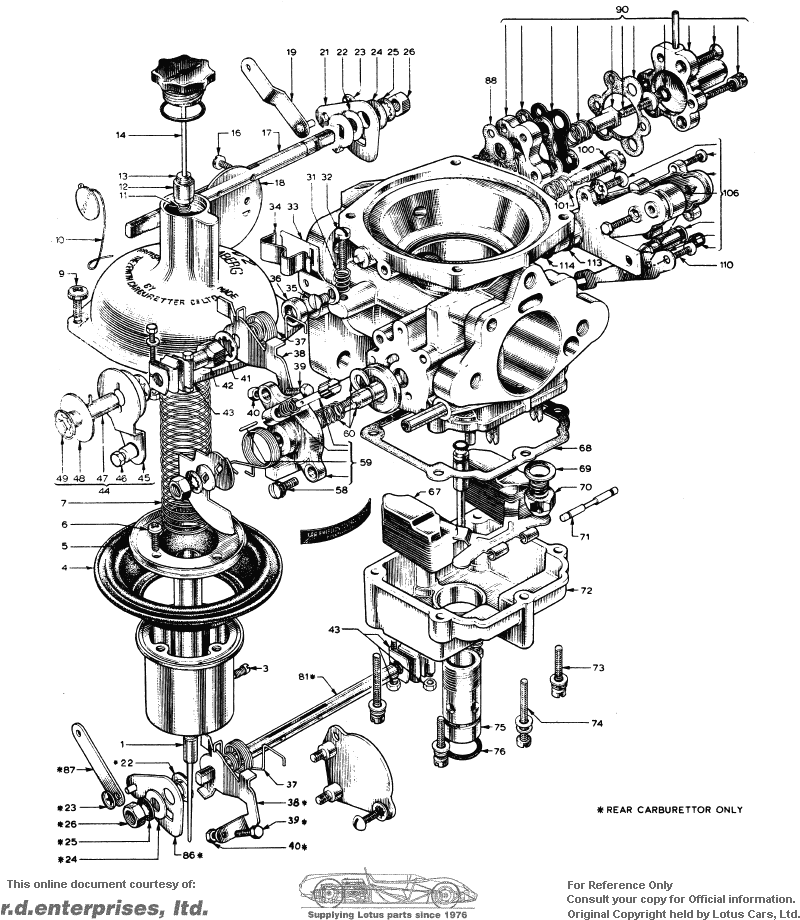

Section EGF -- Engine -- Zenith/Stromberg Carburetter


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 Zenith - Stromberg                   From Engine No. G16000 - Emission
                     From Engine No. K17633 - Std. U.K.
                     From Engine No. L17654 - S/E U.K.
 E026S0710            1       Carburetter - Front From Engine No. G16000 to ?
 E026S0711            1       Carburetter - Front From Engine No. G16000 to ?
 F026S0710          1         Carburetter - Front, Fixed Needle Side Entry Balance Pipe From Engine No K17633 to L17654
 F026S0711          1         Carburetter - Front, Fixed Needle Side Entry Balance Pipe From Engine No K17633 to L17654
 G026S0711            1       Carburetter - Front
 H026S0710            1       Carburetter - Front
 H026S0711            1       Carburetter - Front
 I026S0710          1         Carburetter - Front, Adjustable Needle Side Entry Balance Pipe
 I026S0711          1         Carburetter - Front, Adjustable Needle Side Entry Balance Pipe
 J026S0710          1         Carburetter - Front, Adjustable Needle Overhead Balance Pipe
 J026S0711          1         Carburetter - Front, Adjustable Needle Overhead Balance Pipe
 K026S0710          1         Carburetter - Front, 1971 Evaporative Loss Control
 K026S0711          1         Carburetter - Front
1 036S6021          2 2       Needle B1G Fixed
 036S6183          2 2       Needle B1G Adjustable
 036S6141          2         Needle B1Y Fixed
 036S6180          2         Needle B2AR Adjustable
3 036S60232                   Locking Screw
4 036S60242                   Diaphragm
5 036S60252                   Retaining Ring
6 036S60262                   Screw
7 036S6027          2         Air Valve Spring
 036S6131            2       Air Valve Spring
9 036S60298                   Screw - Top Retaining
10 036S60302                   Seal
11 036S60312                   Retaining Ring
12 036S60322                   Bushlng
13 036S60332                   Washer
14 036S6034          2         Damper
 036S6129            2       Damper
16 036S60354                   Throttle Screw
17 036S6036          1         Throttle Spindle - Front Carburetter
 036S6138            1       Throttle Spindle - Front Carburetter
18 036S60372                   Throttle
19 036S6038            1       Tnrottle Lever - Front Carburetter
21 036S6040            1       Plate
22 036S6041            2       Spacer
23 036S6042            2       Lockwasher
24 036S6043            2       Washer
 036S6043          1         Washer
25 036S6044            2       Lockwasher
 036S6044          1         Lockwasher
26 036S6045            2       Nut
 036S6045          1         Nut
31 036S60502                   Spring
32 036S60512                   Screw - Throttle Stop
33 036S60521                   Plate - Front Carburetter
34 036S60531                   Clip - Front Carburetter
35 036S60541                   Screw
36 036S61254                   Seal - Throttle Spidle
37 036S60564                   Spring
38 036S6057          2         Throttle Stop Lever
 036S6057            1       Throttle Stop Lever - Front Carburetter
39 036S60584                   Idle Screw
40 036S60594                   Locknut
41 036S60601                   Lockwasher
42 036S60611                   Sleeve Nut
43 036S60622                   Coupling
44 036S60681                   Plate Assembly
45 036S60631                   Plate
46 036S60641                   Screw
47 036S60651                   Sleeve
48 036S60661                   Spacer Washer
49 036S60672                   Locknut
58 036S6074          4         Screw
 036S6074            2       Screw
59 A036S6174          2         Housing Assembly - Choke
 A036S6174            1       Housing Assembly - Choke
60 036S6166          2         Starter Disc Assembly - Choke
 036S6166            1       Starter Disc Assembly - Choke
67 036S60812                   Float
68 036S60822                   Gasket - Float Chamber
69 036S60832                   Gasket - Needle Valve
70 036S61652                   Needle Valve, Optional
 036S61302                   Needle Valve, Optional
71 036S60852                   Spindle - Float
72 036S60862                   Float Chamber
73 036S60874                   Screw, Float Chamber to Body
74 036S60888                   Screw, Float Chamber to Body
75 036S60892                   Bushing
76 036S60902                   '0' Ring
81 036S60951                   Spindle - Rear Carburetter
83 036S6097            1       Lever - Throttle Stop
86 036S6100            1       Mounting Plate
87 036S6101            1       Throttle Lever
88 036S61022                   Gasket
90 A036S6174            2       Housing Assambly
100 036S61132                   Adjusting Screw
101 036S61142                   Spring - Adjusting Screw
106 036S60752                   Temperature Compensator Assembly
110 036S61222                   Screw
113 036S61232                   Gasket
114 036S61242                   Gasket
 036S0148          1         Bracket - Choke Control
 036S6162AR                   Gasket Set, 12,000 miles (20,000 km.)
 036S6163AR                   Gasket Set, 24,000 miles (40,000 km.)
 036S6164AR                   Gasket Set, Carburetters to Engine
