LOTUS ELAN PARTS MANUAL

Section EG -- Engine -- Dellorto Carburetter


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference

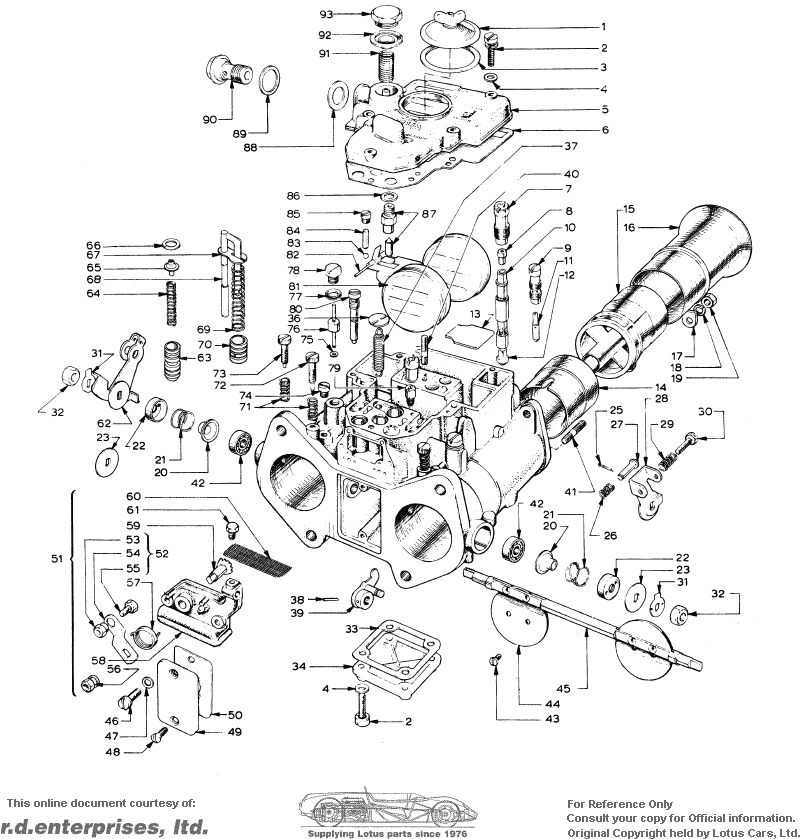

WEBER
 A026S07101                   Carburetter - Front (40 DCOE 18) Pre 1968
 A026S07111                   Carburetter - Rear (40 DCOE 18) Pre 1968
 C026S07101                   Carburetter - Front (40 DCOE 31) Std. 1968 Onwards
 C026S07111                   Carburetter - Rear (40 DCOE 31) Std. 1968 Onwards
 D026S07101                   Carburetter - Front (40 DCOE 31) S/E 1968 Onwards
 D026S07111                   Carburetter - Rear (40 DCOE 31) S/E 1968 Onwards
1 026S60012                   Cover - Jet Inspection
2 026S600218                   Screw
3 026S60032                   Gasket - Jet Inspection Cover
4 026S600418                   Washer
5 026S60052                   Cover - Upper Body
6 026S60062                   Gasket - Upper Body Cover
7 026S60074                   Holder - Emulsion Tube
8 026S60084                   Jet - Air Correction, 150
 A026S60084                   Jet - Air Correction, 155
 B026S60084                   Jet - Air Correction, 200
9 026S60094                   Holder - Idling Jet
10 026S60104                   Emulsion Tube
11 026S60114                   Jet - Idling (DCOE 18) Std.
 026S60114                   Jet - Idling (DCOE 18) S/E
 026S60114                   Jet - Idling (DCOE 31) Std.
 A026S6188              4     Jet - Idling (DCOE 31) Super S/E
12 026S60124                   Jet - Main - 110 mm.
 A026S60124                   Jet - Main - 115 mm.
 B026S60124                   Jet - Main - 125 mm.
 A026S6013              4     Jet - Main - 120 mm.
13 026S60132                   Plate
14 026S60144                   Choke - 30 mm., Std.
 A026S60144                   Choke - 32 mm., S/E
 A026S6184              4     Choke - 33 mm., Super S/E
15 026S60154                   Venturi
16 028S00344                   Trumpet (1¾ ins. long) (DCOE 18)
 A028S00344                   Trumpet (1½ ins. long) (DCOE 31)
17 026S60964                   Fixing Plate, Trumpet to Carburetter Body
18 026S60954                   Washer, Trumpet to Carburetter Body
19 026S60944                   Nut, Trumpet to Carburetter Body
20 026S60164                   Dust Cover, Throttle Spindle
21 026S60174                   Spring, Throttle Spindle
22 026S60184                   Cover, Throttle Spindle
23 026S60194                   Washer - Distance, Throttle Spindle
 026S61222                   Lever Assembly
25 026S60212                   Split Pin
26 026S60222                   Spring
27 026S60232                   Pin
28 026S60242                   Lever
29 026S60252                   Spring
30 026S60262                   Screw
31 026S60274                   Lockwasher, Throttle Spindle
32 026S60284                   Nut, Throttle Spindle
33 026S60292                   Gasket, Bottom Bowl
34 026S60302                   Cover, Bottom Bowl
36 026S60322                   Plate
37 026S60332                   Spring
38 026S60342                   Pin
39 026S60352                   Lever - Pump Control
40 026S60362                   Stud - Jet Inspection Cover
41 026S60372                   Stud - Trumpet to Carburetter Body
42 026S60384                   Bearing - Throttle Shaft
43 026S60398                   Screw
44 026S60404                   Throttle Plate
45 026S60412                   Throttle Shaft
46 026S60424                   Screw
47 026S60434                   Washer
48 026S60444                   Screw
49 026S60452                   Cover
50 026S60462                   Gasket
51 026S60472                   Control Assembly - Choke
52 026S60482                   Lever Assembly - Choke
53 026S60492                   Nut - Choke Lever, Choke Control
54 026S60502                   Lever - Choke Lever, Choke Control
55 026S60512                   Screw - Choke Lever, Choke Control
56 026S60522                   Nut, Choke Control
57 026S60532                   Spring, Choke Control
58 026S60542                   Cover, Choke Control
59 026S60552                   Shaft, Choke Control
60 026S60562                   Stralner, Choke Control
61 026S60572                   Screw, Choke Control
62 026S00272                   Lever - Throttle
63 026S60594                   Valve - Starter
64 026S60604                   Spring - Starter Valve
65 026S60614                   Guide - Starter Valve Spring
66 026S60624                   Circlip - Starter Valve Spring Retaining
67 026S60632                   Plate
68 026S60642                   Rod - Pump Control
69 026S60652                   Spring - Pump Control Rod
70 026S60662                   Plunger - Pump
71 026S60254                   Spring
72 026S60682                   Screw - Idle Mixture Adjustment
73 026S60692                   Screw - Throttle Adjustment
74 026S60704                   Screw - Progression Hole Inspection
75 026S60714                   Gasket - Pump Jet
76 026S60724                   Jet - Pump, 0.35 mm.
 A026S60724                   Jet - Pump, 0.40 mm.
77 026S60734                   Gasket - Plug
78 026S60744                   Plug
79 026S60752                   Intake Valve - 40 mm.
 A026S60752                   Intake Valve - 50 mm.
80 026S60764                   Jet - Starting
81 026S60772                   Float
82 026S60782                   Shaft - Float
83 026S60794                   Ball - Intake Valve
84 026S60804                   Stuffing - Intake Valve Ball
85 026S60814                   Screw
86 026S60822                   Gasket - Needle Valve Seat
87 026S60832                   Needle Valve
88 026S60842                   Gasket - Fuel Pipe to Carburetter
89 026S60862                   Gasket - Fuel Pipe to Carburetter
90 026S60872                   Banjo Bolt
91 026S60882                   Filter
92 026S60892                   Gasket, Filter Inspection
93 02S60902                   Plug, Filter Inspection
 A02S61961                   Seal, Idle Mixture Screw
 A026S61951                   Washer, Idle Mixture Screw
 026S6168AR                   Gasket Set
