LOTUS ELAN PARTS MANUAL

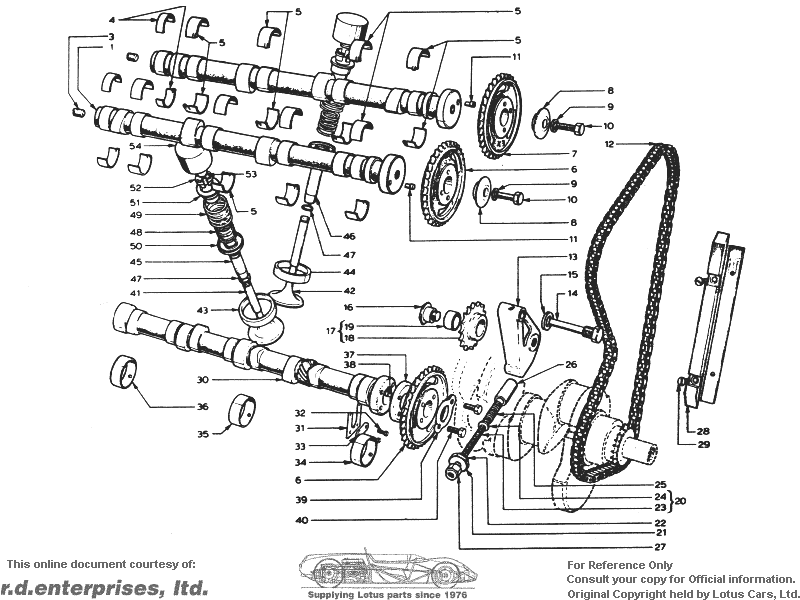

Section EF -- Engine -- Cams & Valves


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 B026E03512                   Camshaft - Std. Weber
 C026E03512                   Camshaft - Emission - U.K. Stromberg - S/E Weber
 D026E0351          2   2     Camshaft - S/E Stromberg - Super S/E and Sprint
3 A026E60162                   Plug
4 026E03034                   Bearing - Camshaft, Rear
5 026E000316                   Bearing - Camshaft
6 A026E6024
(105E6256B)		2                   Sprocket - Inlet/Jackshaft
7 026B03051                   Sprocket - Exhaust
8 026B00162                   Washer, Sprocket to Camshaft
9 A026E60942                   Washer, Sprocket to Camshaft
10 026E03042                   Bolt, Sprocket to Camshaft
11 A026E6023
(E93A6253)		2                   Dowel - Sprocket to Camshaft
12 026E00071                   Timing Chain
13 026E00121                   Bracket - Chain Tensioner
14 026E00111                   Pivot Pin - Chain Tensioner
15 026E0048
(AGS1138B)		1                   Crush Washer
16 02E00131                   Pin
17 026E07071                   Sprocket Assembly
18 026B03811                   Sprocket Wheel
19 026E03821                   Bush - Sprocket Wheel
20 026E07061                   Adjuster Screw Assembly
23 026E03911                   Adjusting Nut
24 026E03921                   Washer - Adjuster
21 026E00081                   Bolt, Chain Tensioner
22 A026E60981                   Crush Washer, Chain Tensioner
25 026E00091                   Spring, Chain Tensioner
26 026E00101                   Plunger, Chain Tensioner
27 YUFN050F1                   Nut, Chain Tensioner
28 A026E00141                   Chain Guide (vibration damper)
29 A026E60592                   Screw - Chain Guide
30 026E03521                   Jackshaft
31 A026E60361                   Tnrust Plate
32 A026E6026
(105E6269E)		2                   Bolt - Sprocket to Jackshaft
33 A026E6037
(105E6255)		1                   Bolt Retainer
34 105E261E1                   Liner - Front - Jackshaft
35 105E6262E1                   Liner - Centre - Jackshaft
36 105E6263E1                   Liner - Rear - Jackshaft
37 026E00171                   Adaptor - Jackshaft
38 026E00181                   Dowel - Adaptor to Jackshaft
39 A026E6025
(105E6258B)		1                   Retainer, Jackshaft Sprocket to Jackshaft
40 A026E6041
(20366S2)		2                   Bolt, Jackshaft Sprocket to Jackshaft
41 A026E00194                   Valve - Inlet
 B026E0019              4     Valve - Inlet
 B026E00204                   Valve - Exhaust (replaced by B026B0020)
42 B026B00204                   Valve - Exhaust
43 A026E03124                   Valve Seat Insert - Inlet, Std.
 A026E0124              4     Valve Seat Insert - Inlet, Std.
 A026E0312A4                   Valve Seat Insert - Inlet, 0.005" O/S
 A026E0125              4     Valve Seat Insert - Inlet, 0.005" O/S
 A026E0312B4                   Valve Seat Insert - Inlet, 0.010" O/S
 A026E0126              4     Valve Seat Insert - Inlet, 0.010" O/S
 A026E0312C4                   Valve Seat Insert - Inlet, 0.015" O/S
 A026E0126              4     Valve Seat Insert - Inlet, 0.015" O/S
44 A026E03134                   Valve Seat Insert - Exhaust, Std.
 A026E0313A4                   Valve Seat Insert - Exhaust, 0.005" O/S
 A026E0313
Manual Error ..313B?		4                   Valve Seat Insert - Exhaust, 0.010" O/S
 A026E0313C4                   Valve Seat Insert - Exhaust, 0.015" O/S
45 A026B03144                   Valve Guide - Inlet, Std.
 A026B0314A4                   Valve Guide - Inlet, 0.001" O/S
 A026B0314B4                   Valve Guide - Inlet, 0.005" O/S
 A026B0314C4                   Valve Guide - Inlet, 0.006" O/S
46 A026E03154                   Valve Guide - Exhaust, Std.
 A026E0315A4                   Valve Guide - Exhaust, 0.001" O/S
 A026E0315B4                   Valve Guide - Exhaust, 0.005" O/S
 A026E0315C4                   Valve Guide - Exhaust, 0.006" O/S
47 A026E6018
(111945-ES)		8                   Circlip - Valve Guide
 A026E00238                   Valve Spring - Inner (replaced by B026E0023)
48 A026E00238                   Valve Spring - Inner
 A026E00228                   Valve Spring - Outer
49 B026E00228                   Valve Spring - Outer
50 A026E03168                   Washer - Valve Spring Seat
51 A026E00218                   Retainer - Valve Spring
52 026E004516                   Collet - Valve Spring
53 A026E0025(65)AR                   Shim, 0.065 ins.
 A026E0025(66)AR                   Shim, 0.066 ins.
 A026E0025(67)AR                   Shim, 0.067 ins.
 A026E0025(68)AR                   Shim, 0.068 ins.
 A026E0025(69)AR                   Shim, 0.069 ins.
 A026E0025(70)AR                   Shim, 0.070 ins.
 A026E0025(71)AR                   Shim, 0.071 ins.
 A026E0025(72)AR                   Shim, 0.072 ins.
 A026E0025(73)AR                   Shim, 0.073 ins.
 A026E0025(74)AR                   Shim, 0.074 ins.
 A026E0025(75)AR                   Shim, 0.075 ins.
 A026E0025(76)AR                   Shim, 0.076 ins.
 A026E0025(77)AR                   Shim, 0.077 ins.
 A026E0025(78)AR                   Shim, 0.078 ins.
 A026E0025(79)AR                   Shim, 0.079 ins.
 A026E0025(80)AR                   Shim, 0.080 ins.
 A026E0025(81)AR                   Shim, 0.081 ins.
 A026E0025(82)AR                   Shim, 0.082 ins.
 A026E0025(83)AR                   Shim, 0.083 ins.
 A026E0025(84)AR                   Shim, 0.084 ins.
 A026E0025(85)AR                   Shim, 0.085 ins.
 A026E0025(86)AR                   Shim, 0.086 ins.
 A026E0025(87)AR                   Shim, 0.087 ins.
 A026E0025(88)AR                   Shim, 0.088 ins.
 A026E0025(89)AR                   Shim, 0.089 ins.
 A026E0025(90)AR                   Shim, 0.090 ins.
54 026E00248                   Tappet
