LOTUS ELAN PARTS MANUAL

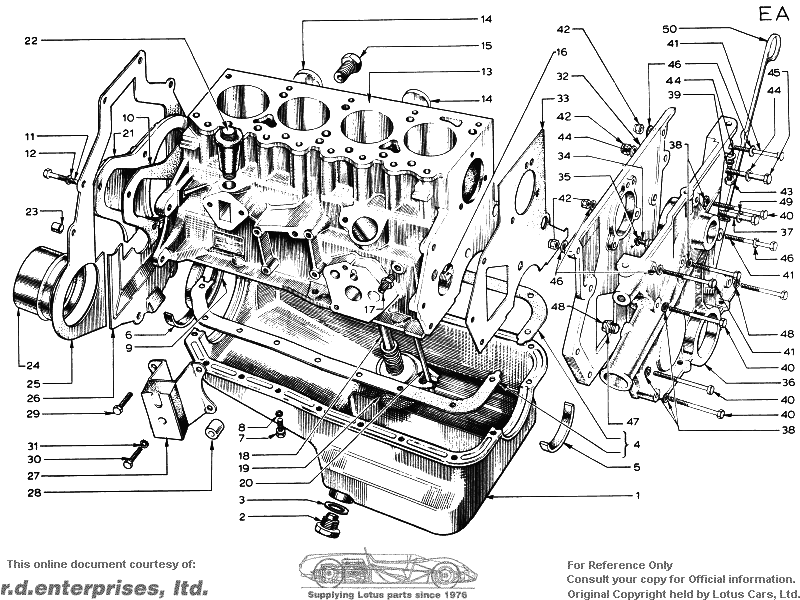

Section EA -- Engine -- Block


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 A026E0701  1 1               Engine Assembly - Weber Upto Engine No. LP7464
 B026E0701    1 1             Engine Assembly - Weber Upto Engine No. LP7464 to 7799
 C026E0701      1 1           Engine Assembly - Weber From Engine No. LP7800
 D026E0701        1 1         Engine Assembly -
 G026E0701            1       Engine Assembly - Stromberg S.E.
 K026E0701      1 1 1         Engine Assembly - Stromberg S.E.
 L026E0701          1         Engine Assembly - Stromberg Super S.E.
 N026E0701              1     Engine Assembly - Weber S.E.
 026E07001                   Engine Assembly - Short Motor Assembly Upto Engine No. LP7799
 A026E07001                   Engine Assembly - Short Motor Assembly From Engine No. LP7800
1 116E6675A1                   Oil Pan Upto Engine No. LP7799
 125E6675A1                   Oil Pan From Engine No. LP7464 to LP7799
 A026E6083
(2731E6675A)		1                   Oil Pan From Engine No. LP7800
 EB67301                   Drain Plug Upto Engine No. LP7799
2 2731E67301                   Drain Plug From Engine No. LP7800
 105E67341                   Seal Ring - Oil Drain Plug Upto Engine No. LP7799
3 2731E67341                   Seal Ring - Oil Drain Plug From Engine No. LP7800
4 105E6711B1                   Gasket - Oil Pan LH Upto Engine No. LP7799
 105E6710B1                   Gasket - Oil Pan RH Upto Engine No. LP7799
 A026E6084
(2730E6711A)		1                   Gasket - Oil Pan LH From Engine No. LP7800
 A026E6085
(2730E6710A)		1                   Gasket - Oil Pan RH From Engine No. LP7800
5 A026E6082
(2733E6722A)		1                   Packing - Oil Pan Front From Engine No. LP7800
 105E67011                   Packing - Oil Pan Rear - Lower Upto Engine No. LP7799
 105E67021                   Packing - Oil Pan Rear - Upper Upto Engine No. LP7799
6 A026E6086
(2730E6723A)		1                   Packing - Oil Pan Rear From Engine No. LP7800
 43263-ES2-                   Replaced by A026E6064
7 A026E6064
(20308S8)		16                   Bolt, Oil Pan to Cylinder Block
 A026E6051
(45510S2)		2                   Bolt, Oil Pan to Cylinder Block
8 A026E6117
(11041ES8)		16                   Washer, Oil Pan to Cylinder Block
9 2724E6701A1                   Seal - Crankshaft Rear From Engine No. LP7800
 105E63691                   Gasket - Oil Seal Housing Upto Engine No. ?
10 273E06344A1                   Gasket - Oil Seal Housing From Engine No. ?
 115803-ES82                   Bolt, Oil Seal Housing to Cylinder Block Upto Engine No. ?
11 A026E6047
(20366S2)		2                   Bolt, Oil Seal Housing to Cylinder Block Upto Engine No. ?
 A026E60474                   Bolt, Oil Seal Housing to Cylinder Block From Engine No. ?
12 A026E6091
(34806S2)		4                   Washer, Oil Seal Housing to Cylinder Block From Engine No. ?
13 A026E07081                   Cylinder Block Upto Engine No. LP7463
 B026E07081                   Cylinder Block From Engine No. LP7464 to LP7799
 C026E07081                   Cylinder Block.From Engine No. LP7800
14 A026E6090
(35300S)		2                   Plug - Water Jacket
 E0TA8115-                   Replaced by A026E6032 (Possible manual typo - A023E6023?)
15 A026E6023
(87786ES)		1                   Drain Cock - Cylinder Block
16 A026E6031
(87837ES2)		3                   Plug - Oil Gallery
 A026E6123
(353052ES)		-                   Replaced by A026E6017 - use up old stocks first
 A026E60171                   Plug - Oil Gallery - Transverse
17 9D2951                   Connector - Oil Pressure Gauge
 A026E6034
(357966-S)		1                   Plug - Oil Gallery Drain
 105E66-15B1                   Pipe - Oil Pimp 'pick-up' with Screen Upto Engine No. LP7463
18 A026E6089
(2730E6615A)		1                   Pipe - Oil Pimp 'pick-up' From Engine No. LP7464
19 A026E6088
(2730E6623A)		1                   Screen Assembly - Oil Pump 'pick-up' From Engine No. 7464
 E55-CF-11                   Plate - Oil Pump Connection Upto Engine No. LP7463
 105E66461                   Pipe - Oil Return Upto Engine No. LP7463
20 2730E6K6561                   Pipe - Oil Return From Engine No. LP7464
 109E66891                   Housing - Rear Oil Seal Upto Engine No. LP7463
21 026E03841                   Housing - Rear Oil Seal From Engine No. LP7464
22 026E00341                   Breather Connection
23 A026E6106
(105E6397)		2                   Dowel Pin - Clutch Housig to Cylinder Block
24 A026E6107
(105E6677)		1                   Cover - Starter Motor Upto Engine No. ?
 A026B6125
(109E6677		1                   Cover - Starter Motor From Engine No. ?
 105E70091                   Back Plate Upto Engine No. ?
25 A026E6108
(691E6366A)		1                   Back Plate - Upper From Engine No. ?
26 A036E6017
(2730E6382)		1                   Back Plate - Lower From Engine No. ? to ?
 A026E6110
(2735E7007A)		1                   Back Plate - Lower From Engine No. ?
27 026E03741                   Engine Mounting RH Upto Engine No. ?
 054B60001                   Engine Mounting LH Upto Engine No. ?
 026E60112                   Engine Mounting From Engine No. ?
28 026E03754                   Spacer Bush
29 A026E6078
(20326S7)		4                   Bolt, Engine Mount to Block
30 112981ES4                   Bolt, Engine Mount to Block
31 3487S8                   Washer, Engine Mount to Block
 XUFS06144                   Bolt, Engine Mount to Chassis
 YUFN060F4                   Nut, Engine Mount to Chassis
 A06W12074                   Washer, Engine Mount to Chassis
32 026E00041                   Timing Case
33 026E00051                   Gasket - Timing Case
34 A026E60451                   Set Screw, Timing Case to Cylinder Block
35 345051                   Washer, Timing Case to Cylinder Block
 026E07051                   Timing Case Cover Assembly Upto Engine No. 7799
 A026E07051                   Timing Case Cover Assembly From Engine No. 7800
36 026E03611                   Timing Case Cover Upto Engine No. 7799
 A026E03611                   Timing Case Cover From Engine No. 7800
37 A026E6051
(45512S2)		1                   Bolt, Timing Case to Cylinder Block
38 A026E6054
(34805S2)		6                   Washer, Timing Case to Cylinder Block
39 036M6246
(34806S2)		3                   Washer, Timing Case to Cylinder Block
40 A026E6057
(45510S2)		4                   Bolt, Timing Case to Cylinder Block
41 A026E6056
(45511S2)		5                   Bolt, Timing Case to Cylinder Block
42 PT/D086/11/23                   Nut, Timing Case to Cylinder Block
43 A026E6095
(20386ES)		1                   Bolt, Timing Case to Cylinder Block
44 A036M6243
(34746ES)		2                   Washer, Timing Case to Cylinder Block
45 20513S1                   Bolt, Timing Case to Cylinder Block
46 A026E6050
(44715S7)		6                   Washer, Timing Case to Cylinder Block
47 026E00491                   Washer, Timing Case
48 026E00471                   Plug, Timing Case
49 348021                   Washer - Timing Case Bolt
 026E03831                   Replaced by A026E0383B
50 A026E0383B1                   Dip Stick
 026E0082AR                   Gasket Set, Decarbonising Set (Weber)
 B026E0082AR                   Gasket Set, Decarbonising Set (Stromberg)
 026E0085AR                   Gasket Set, Lower Engine Upto Engine No. LP7799
 026E0086AR                   Gasket Set, Lower Engine From Engine No. LP7800
 026E0763AR                   Gasket Set, Overhaul From Engine No. LP7800
