LOTUS ELAN PARTS MANUAL

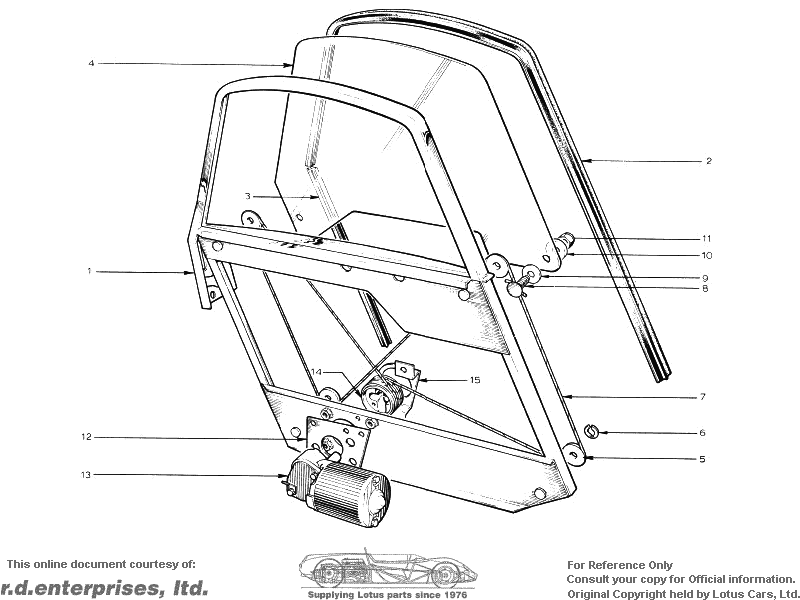

Section BH -- Body -- Power Windows


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 A036B0790      1             Window Frame Assembly, RH From 5811 Upto 7399
 B036B0789        1           Window Frame Assembly, LH From 7500 Upto 7894
 B036B0790        1           Window Frame Assembly, RH From 7500 Upto 7894
1 C036B0789          1 1       Window Frame Assembly, LH From 7895
 C036B0790          1 1       Window Frame Assembly, RH From 7895
 036B6279      2 2 2 2       Handle, Door Pull From 5811
 XUFS1008      4 4 4 4       Screw, Handle From 5811
 L03W0000      4 4 4 4       Lockwasher, Handle From 5811
 026B0094      AR AR AR AR       Shim, Window Frame to Door From 5811
 KUCS0414      4 4 4 4       Screw, Top, Window Frame to Door From 5811
 A04W0905      4 4 4 4       Washer, Window Frame to Door From 5811
 KUCS0414      AR AR AR AR       Screw, Bottom, Window Frame to Door From 5811
 A04W1606      AR AR AR AR       Washer, Window Frame to Door From 5811
 XUCS0408      4 4 4 4       Screw, Window Frame to Door From 5811
 A036B1915          4 4       Packing Piece From 5811
2 036B0505      2 2 2 2       Glazing Channel, Long From 5811
3 036B0504      2 2 2 2       Glazing Channel, Short From 5811
 036B6061      4 4 4 4       Weatherstrip From 5811
 036B6280      20 20 20 20       Clip From 5811
 036B0681      2 2 2 2       Anti-Rattle Block From 5811
4 036B0090      2 2 2 2       Glass, Door Window From 5811
 036B009A      2 2 2 2       Glass, Door Window, Sundym From 5811
5 036B0453      8 8 8 8       Pulley, Window Cable From 5811
6 036B6281      8 8 8 8       Circlip, Pulley From 5811
7 A036B0464      2 2 2 2       Cable From 5811
8 036B0436      4 4 4 4       Clamp Stud From 5811
9 036B6282      4 4 4 4       Washer, Copper From 5811
10 036B6283      4 4 4 4       Washer, Fibre From 5811
11 LUFN040F      4 4 4 4       Nut From 5811
 036B0650      16 16 16 16       Pad, Insulating From 5811
12 036B0649      2 2 2 2       Adaptor Plate, Motor to Frame From 5811
 TUFS0406      6 6 6 6       Screw, Adaptor Plate to Window Frame From 5811
 L04W0000      6 6 6 6       Washer, Adaptor Plate to Window Frame From 5811
13 036M6076      2 2 2 2       Motor, Window Lift From 5811
 XUCS0406      6 6 6 6       Screw, Motor Mounting From 5811
 A05W1007      6 6 6 6       Washer, Motor Mounting From 5811
 036B0656      2 2 2 2       Packing, Motor Mounting From 5811
 036M6100      AR AR AR AR       Repair Kit, Motor From 5811
 036B1429      2 2 2 2       Steady Screw and Nut From 5811
 036B0675      2 2 2 2       Plastic Sheet, Door Inner From 5811
 036M6117      2             Switch, Window Lift (on door) From 5811 Upto 5911
 A05W1609      2             Washer, Switch From 5811 Upto 5911
 A036B0554      2             Escutcheon, Switch From 5811 Upto 5911
 036M0732      2             Cable, Switch to Motor From 5811 Upto 5911
 036M0731      2             Cable, Switch to Main Feed Cable From 5811 Upto 5911
14 036B0651      2 2 2 2       Pulley, Window Driving From 5811
15 036B0647      1 1 1 1       Bearing Bracket, Pulley, LH From 5811
 036B0648      1 1 1 1       Bearing Bracket, Pulley, RH From 5811
 KUFS1008      4 4 4 4       Screw, Bearing Bracket to Window Frame From 5811
 L03W0000      4 4 4 4       Washer, Bearing Bracket to Window Frame From 5811
 YUFN030F      4 4 4 4       Nut, Bearing Bracket to Window Frame From 5811
 A036B0652      2 2 2 2       Drive Plate, Window Lift From 5811
 A050M6164      4 4 4 4       Tube, Plastic, Drive Plate From 5811
