LOTUS ELAN+2 PARTS MANUAL

Section EGS -- Engine -- Dellorto Carburetter for S-130


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference

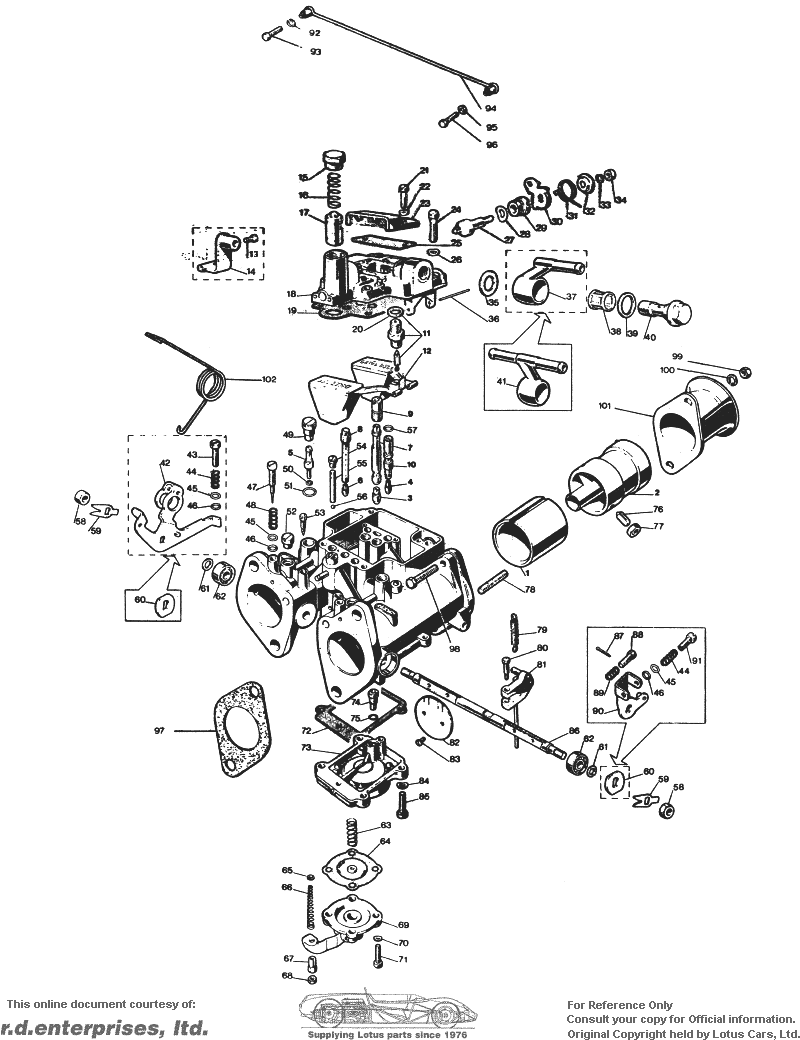

                 DELLORTO CARBURETTER
 Q026S0701W          1     Carburetter. Front
 Q026S071lW          1     Carburetter. Rear,
 R026S0710W          1     Carburetter. Front,
 R026S071lW          1     Carburetter. Rear,
1 A036E6040Z          4     Choke. (33),
 A036E6039Z          4     Choke. (32),
2 A036E6059Z          4     Auxiliary Venturi
3 A036E6042Z          4     Jet. Main, (120)
 A036E6043Z          4     Jet. Main, (135),
4 A036E6048Z          4     Jet. Idling, (50),
 A036E6047Z          4     Jet. Idling, (47),
5 A036E6056Z          4     Jet. Pump, (33),
 A036E6057Z          4     Jet. Pump, (45),
6 A036E6051Z          2     Jet. Starting, (70),
7 A036E6054Z          4     Emulsion Tube. Main,
8 A036E6055Z          2     Emulsion Tube. Starting,
9 A036E6045Z          4     Jet. Main Air Corrector, (130),
 A036E6044Z          4   + Jet. Maln Air Corrector, (200),
10 A036E6050Z          4 +   Jet. Idling AirCorrector,
 A036E6049Z          4   + Jet. Idling Air Corrector,
11 A036E6060Z          2     Needle Valve,
12 A036E6061Z          2 +   Float Assembly,
 A036E6062Z          2   + Float Assembly.
13 A036E6063Z          1     Screw. Choke Cable,
14 A036E6064Z          1     Support. Choke Cable,
15 A036E6065Z          2     Plug. Starting Valve
16 A036E6066Z          2     Spring. Starting Valve,
17 A036E6067Z          2     Starting Valve.
18 A036E6068Z          2     Cover. Float Chamber,
19 A036E6069Z          2     Gasket, Float Chamber Cover.
20 A036E6070Z          2     Gasket. Needle Valve,
21 A036E6071Z          4     Screw. Jet Cover,
22 A036E6072Z          4     Washer. Spring
23 A036E6073Z          2     Cover. Jet,
24 A036E6074Z          8     Screw. Float Chamber Cover,
25 A036E6075Z          2     Gasket. Jet Cover,
26 A036E6076Z          8     Washer Spring. Float Chamber Cover,
27 A036E6077Z          2     Control Shaft. Starting Valve,
28 A036E6078Z          2     Washer. Spring,
29 A036E6079Z          2     Plug. Control Shaft,
30 A036E6080Z          2     Control Lever. Starting Valve,
31 A036E6081Z          2     Return Spring
32 A036E6082Z          2     Bush. Return Spring,
33 A036E6083Z          2     Washer. Spring
34 A036E6084Z          2     Nut.
35 A036E6085Z          2     Gasket. Banjo Union.
36 A036E6086Z          2     Pin. Float Assembly,
37 A036E6087Z          1     Union. Banjo, (rear carb.)
38 A036E6088Z          2     Filter.
39 A036E6089Z          2     Gasket. Banio Plug,
40 A036E6090Z          2     Plug. Banjo,
41 A036E6091Z          1     Union. Banjo, (front carb.)
42 A036E6092Z          1     Lever. Throttle Control,
43 A036E6093Z          1     Screw. Adjusting,
44 A036E6094Z          2     Spring. Adjusting Screw,
45 A036E6095Z          4     Washer. Plain,
46 A036E6096Z          4     Gasket.
47 A036E6097Z1          4     Screw. Idling Mixture.
48 A036E6098Z          4     Spring. Idling Mixture,
49 A036E6099Z          4     Plug. Pump Jet,
50 A036E6100Z          4     Gasket. Pump Jet - small,
51 A036E6101Z          4     Gasket. Pump Jet - large,
52 A036E6102Z          4     Plug.
53 A036E6103Z          4     Plug. Pressure Connection,
54 A036E6104Z          4     Plug. Delivery Valve Seat,
55 A036E6105Z          4     Stuffing. Delivery Valve,
56 A036E6106Z          4     Outlet Valve.
57 A036E6107Z          4     Gasket.
58 A036E6108Z          4     Nut
59 A036E6109Z          4     Plate Retaining.
60 A036E6110Z          1     Spacer
61 A036E6111Z          4     Washer. Distance,
62 A036E6112Z          4     Ball Bearing
63 A036E6113Z          2     Spring. Pump Diaphragm,
64 A036E6114Z          2     Pump. Diaphragm
65 A036E6159Z          2     Washer.
66 A036E6116Z          2     Sprlng. Pump Rod,
67 A036E6117Z          2     Nut. Adjusting,
68 A036E6118Z          2     Nut. Locking,
69 A036E6160Z          2     Pump. Cover,
70 A036E6120Z          8     Washer. Spring,
71 A036E6121Z          8     Screw. Pump Cover,
72 A036E6122Z          2     Gasket. Pump Body,
73 A036E6123Z          2     Pump Body.
74 A036E6124Z          2     Inlet Valve.
75 A036E6125Z          2     Gasket. Inlet Valve,
76 A036E6161Z          4     Screw. Auxiliary Venturi Fixing,
77 A036E6127Z          4     Nut. Fixing Screw,
78 A036E6128Z          4     Stud.
79 A036E6129Z          2     Spring. Throttle Shaft Return,
80 A036E6130Z          2     Screw. Pump Control Lever,
81 A036E6162Z          2     Rod. Lever and Pump Control,
82 A036E6132Z          4     Throttle.
83 A036E6133Z          8     Screw. Throttle,
84 A036E6134Z          8     Washer. Spring,
85 A036E6135Z          8     Screw. Pump Body,
86 A036E6136Z          2     Shaft. Throttle,
87 A036E7137Z          1     Pin. Split,
88 A036E6138Z          1     Pin. Control Lever,
89 A036E6139Z          1     Spring. Pin,
90 A036E6140Z          1     Control Lever.
91 A036E6141Z          1     Screw. Control Lever,
92 A036E6142Z          1     Washer. Spring,
93 A036E6143Z          1     Screw. Fixing,
94 A036E6144Z          1     Rod.
95 A036E6145Z          1     Washer. Plain,
96 A036E6146Z          1     Screw. Cable Securing
97 A036E6147Z          4     Gasket.
98 A036E6148Z          8     Screw. Horn Retaining,
99 A036E6149Z          8     Nut.
100 A036E6150Z          8     Washer. Spring,
101 A036E6151Z          4     Air Horn.
102 A074E0464Z          1     Spring. Throttle Return,
 A036E6163          AR     Gasket Set, comprising:
Float Chamber Gasket (1)
Needle Valve Gasket (1)
Jet Cover Gasket (1)
Banjo Union Gasket (1)
Banjo Union Plug Gasket (1)
Pump Jet Gasket (2)
Pump Jet Plug Gasket (2)
Idling Air Jet Gasket (2)
Pump Body Gasket (1)
Carburetter to Manifold Gasket (4)
