LOTUS ELAN+2 PARTS MANUAL

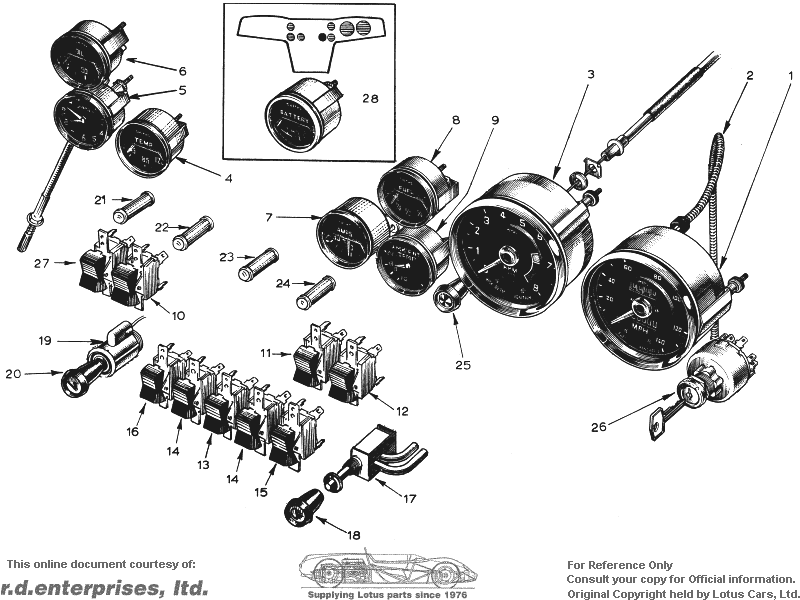

Section BHS -- Body - Instruments (Late)


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
A050B6079          Speedometer m.p.h.
 A050B6088          Speedometer k.p.h.
036M6075              Trip Reset Cable
 036M6107              Cable - Speedometer Drive
 036B6010              Grommet - Speedometer Drive Cable
050B6141          Tachometer
 A050B6O82            Gauge (replaced by 050B6143)
050B6143          Gauge - Water Temperature
050B6139          Clock
 050M6131          Capacitor - Clock
 A050B6O84            Gauge (replaced by 050B6140)
050B6144          Gauge - Oil Pressure
050B6142          Gauge - Ammeter
 050M6120            Gauge - Battery Condition From 0218L
 A050B6086            Gauge (replaced by 050B6145)
050B6145          Gauge - Fuel
050B6138          Gauge - Ambient Temperature
10 050M6073          Switch - Panel/Interior Lamp
11 036M6096          Switch - Screen Wash
12 036M6153          Switch - Screen Wiper
13 050M6074          Switch - Hazard Warning
 A036M6336          Switch - Hazard Warning From 0001N
14 036M6097        Switch - Window Operating
 036M6090          Switch - Window Operating From 0001N
15 050M6084        Switch - Parking Lamps
16 036M6095        Switch - Fan
17 026B0736            Valve - Headlamp Operating
 A026B0736A              Valve - Headlamp Operating
18 036B6008              Knob - Headlamp Operating Valve
 026B0039              Nut - Headlamp Operating Valve
19 036M6031              Cigar Lighter
20 036M6032              Cigar Lighter Knob
 A036M6382              Bulb (12v. 2.2w)
21 036M6145              Inidcator - Hazard Warning
 A050M0151              Indicator - Hazard Warning From 0001N
22 036M6030              Indicator Lamp - Parking Brake
23 036M6277        Indicator Lamp - Brake Fail
24 050M6173        Indicator Lamp - Rear Screen
25 A050B0121            Choke Cable Upto ?
26 036B6015              Ignition Switch
 036M6144              Locking Cylinder
 036B6016AR               Washer - Switch Mounting
 036B0314              Lock Plate - Switch Mounting
27 036M6094          Switch - Rear Screen
 A050M6188      AR AR AR     Bulb - Instruments and Indicator Lamps (12v. 3W. capless)
 050M6157      AR AR AR     Bulb - Ashtray Illumination (12v. 1.2w. capless)
28 050M6120          Battery Condition Indicator (replaces Ammeter when Alternator is fitted)
