LOTUS ELAN+2 PARTS MANUAL

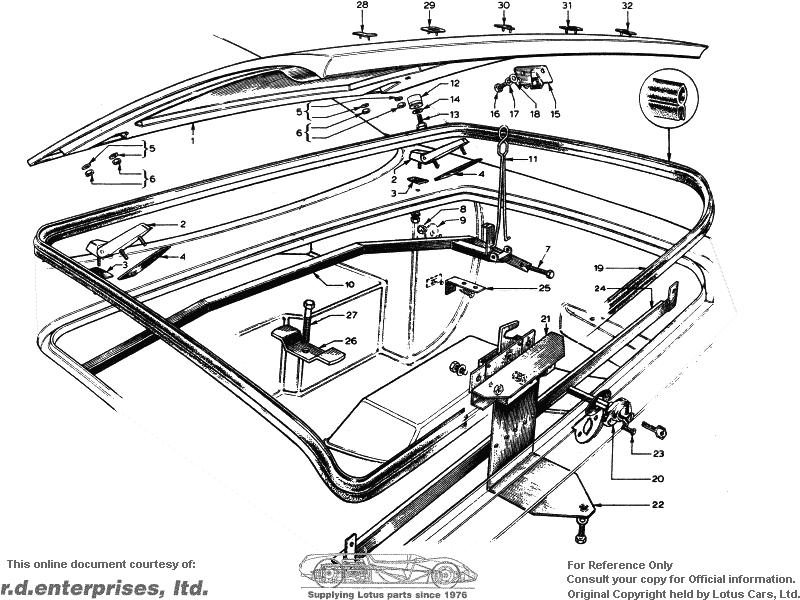

Section BE -- Body - Booot


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 050B00401               Boot Lid Upto 0928
 A050B00401               boot Lid From 0929
2 036B60062               Hinge - Boot Lid
3 A036B11112               Gasket - Boot Lid Hinge From Apr. 1970
4 A036B11122               Gasket - Boot Lid Hinge From Apr. 1970
5 A05W10076               Washer, Hinge to Lid and Lid to Body
6 LUCN050F6               Nut, Hinge to Lid and Lid to Body
7 XUFS04284               Screw, Rear Scuttle Support Brace to Scuttle
8 LUFN040F4               Nut, Rear Scuttle Support Brace to Scuttle
9 A04W16014               Washer, Rear Scuttle Support Brace to Scuttle
 050B20001               Support Brace (replaced by 050B1344)
10 050B13441               Support Brace - Rear Scuttle
11 050B00441               Spring - Boot Stay
12 036B04951               Bobbin - Boot Stay Spring to Boot Lid
13 XUCB04201               Bolt, Bobbin to Boot Lid
14 L04W00001               Washer, Bobbin to Boot Lid
15 036B60121               Bollard - Boot Lock Upto 0928
16 XUCS04082               Screw, Boot Lock Bollard to Boot Lock Upto 0928
17 L04W00002               Washer, Boot Lock Bollard to Boot Lock Upto 0928
18 A04W09052               Washer, Boot Lock Bollard to Boot Lock Upto 0928
 050B03271               Seal - Boot Lock (replaced by 050B0327A)
19 050B0327A1               Seal - Boot Lock
20 050B08031               Locking Handle Assembly
0 None1               Key - (State Number When Ordering)
21 036B61451               Budget Lock Upto 0928
 XUFS0405  2             Bolt, Budget Lock to Mounting Plate Upto 0928
 A04W0906  2             Washer, Budget Lock to Mounting Plate Upto 0928
 YUFN040F  2             Nut, Budget Lock to Mounting Plate Upto 0928
22 050B04521               Bracket - Lock Mounting Upto 0928
 MUFS04121               Screw, Bracket to Body
 A03W09051               Washer, Bracket to Body
 YUFN040F1               Nut, Bracket to Body
 050B60342               Spring Latch
 050B60354               Rivet - Bracket to Body Upto 0928
23 DUFS10202               Screw, Boot Lock to Body Upto 0928
 A03W0605                Washer, Boot Lock to Body Upto 0928
 YUFN100F2               Nut, Boot Lock to Body Upto 0928
24 050B11942               Angle - Front and Rear Boot Floor Support Upto 0928
25 050B11932               Bracket - Boot Floor Mounting Upto 0928
 KSTS06124               Screw
 050B60364               Nut
26 036B05991               Clamp - Spare Wheel
27 XUCB05201               Bolt - Spare Wheel Clamp
28 036B05441               Nameplate 'L'
29 036B05451               Nameplate 'O'
30 036B05461               Nameplate 'T'
31 036B05471               Nameplate 'U'
32 036B05481               Nameplate 'S'
 036B602411               Clip - Nameplate to Boot Lid
